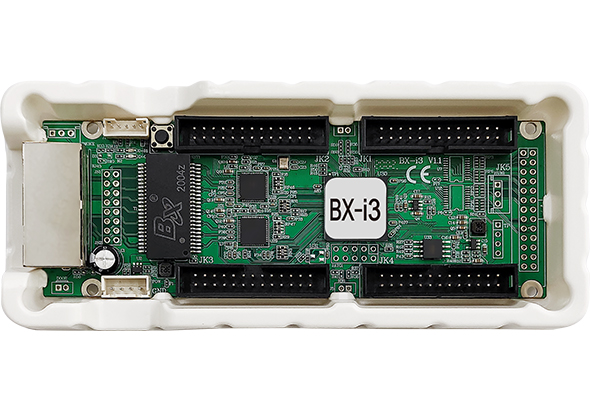

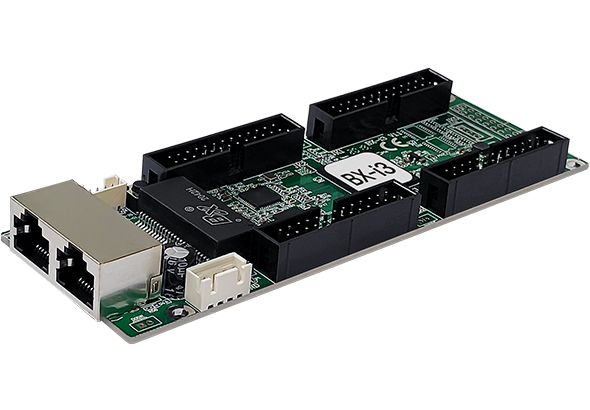

BX-i3吸收卡是小尺寸全功效高端吸收卡 ，适用于种种规格的全彩LED显示屏 ，支持主流LED屏驱动芯片。板载4组26PIN接口（可扩展到5组） ，24路RGB数据 ，刷新率可高达5000Hz。支持千兆网播放模式 ，支持异步播放器YQ系列产品 ，配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。
支持64扫以内的恣意扫描类型 ，支持595等串行译码扫描；
24路RGB显示 ，集成4个标准 26PIN接口；
支持设置文件回读；
支持网线通讯状态检测；
扫一扫 ，“购”惊喜
BX-i3吸收卡是小尺寸全功效高端吸收卡 ，适用于种种规格的全彩LED显示屏 ，支持主流LED屏驱动芯片。板载4组26PIN接口（可扩展到5组） ，24路RGB数据 ，刷新率可高达5000Hz。支持千兆网播放模式 ，支持异步播放器YQ系列产品 ，配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。
支持64扫以内的恣意扫描类型 ，支持595等串行译码扫描；
24路RGB显示 ，集成4个标准 26PIN接口；
支持设置文件回读；
支持网线通讯状态检测；
订单热线：
0512-36912677/88/99结构简朴 ，装置便捷；
千兆网吸收卡模式、匹配发送卡/发送盒模式、匹配YQ播放器模式；
全彩高刷新手艺 ，更富厚的显示效果 ，支持高刷新高灰度显示效果 ，产品追求更多手艺立异和细节提升；
用户至上 ，体验为王 ，傻瓜操作即达最佳效果 ，无需培训；
支持通用芯片、PWM芯片等主流LED显示屏驱动芯片；
支持64扫以内的恣意扫描类型 ，支持595等串行译码扫描；
24路RGB显示 ，集成4个标准 26PIN接口；
支持设置文件回读；
支持网线通讯状态检测；
适用于种种规格的全彩LED显示屏 ，产品在知足未来的多样化需求方面更具显着优势。
| 手艺指标 | |
|---|---|
| 产品状态 | 2020年3月批量下线 |
| 控制点数 | 单卡带载256×512像素 ，高度≤1024； 4组26PIN接口 ，24组RGB数据 |
| 灰度品级 | ≤65536级 |
| 灰度赔偿 | 每级灰度自力赔偿 |
| 通讯传输 | |
|---|---|
| 发送装备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送装备 |
| 通讯距离 | 超五类网线≤140M ，六类网线≤170M 光纤线：单模收发器≤20KM ，多模收发器≤550M。（使用中继器无限延伸） |
| 传输装备 | 支持千兆交流机、千兆光纤收发器和千兆光纤交流机 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格三基色LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组 ，支持种种行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/64扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 ，适配种种规格模组 |
| RGB信号 | 支持RGB信号线序无邪界说 |
| 主要功效 | |
|---|---|
| 千兆网模式 | 支持电脑千兆网直接控制模式 ，100万像素内流通播放 ，无需发送卡 |
| 数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
| 数据对开 | 支持数据对开 ，显著提高刷新率 ，也可合理镌汰吸收卡使用数目 |
| 数据组交流 | 支持数据组恣意交流 ，便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布 |
| 异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、州不规则异形屏和创意显示屏 |
| 千兆口交流 | 双千兆网口不分输入输出 ，恣意交流使用 |
| 系统升级和维护 | |
|---|---|
| 设置文件回读 | 支持回读吸收卡存储的设置信息 ，支持回读吸收卡的固件程序版本 |
| 固件在线升级 |
支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级 ， |
| 电气参数 | |
|---|---|
| 事情电压 | 3V～6V； 请严酷包管BX-i3系列的电源质量 |
| 最大功率 | ≤5W |
| 事情温度 | -40℃～80℃ |
| 事情湿度 | 10%RH～90%RH |
| 其它信息 | |
|---|---|
| 单卡尺寸 | 136.5mm*47.9mm |
| 单卡重量 | 约100g |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedshowTV 2024多媒体演播器 最新版
版本号：V24.04.03.00 |
74086 | |||
|
BXsetPro通例调屏
版本号：20240312 |
1940 | |||
|
BXsetPro 智能扫描操作说明
版本号：20240320 |
1090 | |||
|
BX-i3 规格书
版本号：20210121 |
9984 | |||
|
2024产品选型表
版本号：20240408 |
658 |
