多重工业级品控包管 ，双核超强性能 ，种种智慧交通屏和信息动态刷新屏等重大项目专用控制器 。 全功效设计 ，网络适配性强 ，强烈推荐在大型集群项目和重大网络情形中使用 。

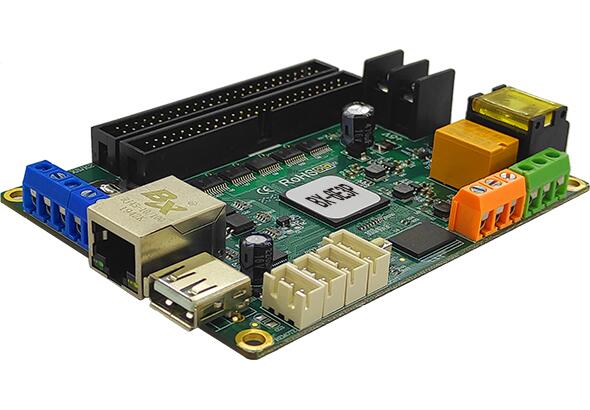

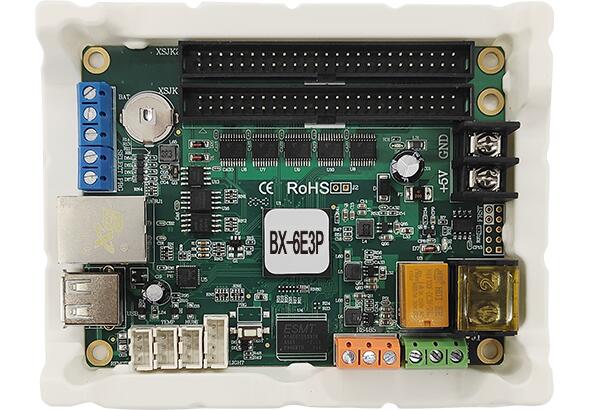

BX-6E3P隔离网络无效数据 ，顺应忙碌重大网络 ，通讯更稳固；
支持三基色 ¦ 智能描点 ¦ 情形监测 ¦ 超长超大带载/左移平滑 ¦ 多组动态区域 ¦ 节目播放监看；
板载100M网口+RS232+RS485+USB接口；
板载种种传感器接口 ，板载继电器开关 ，板载节目选择接口；

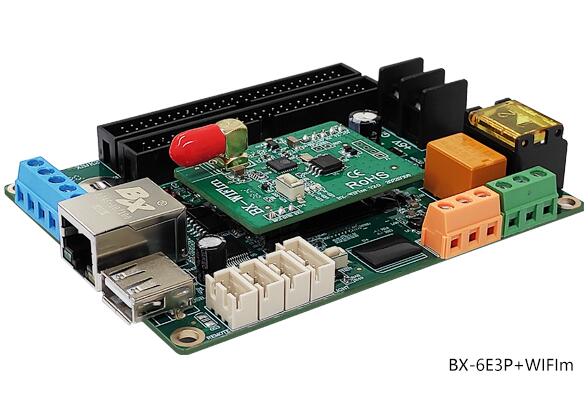

配套BX-WIFIm� ？� ，支持wifi无线通讯；

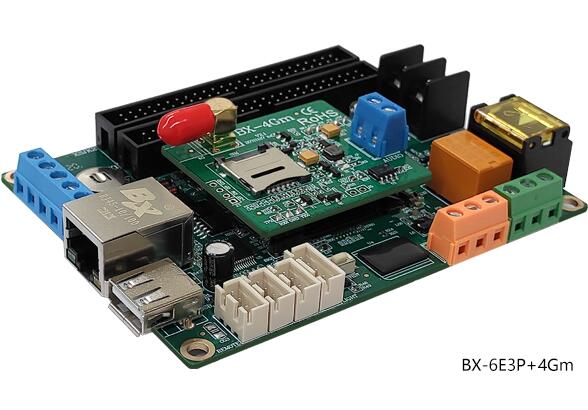

配套BX-4Gm� ？� ，支持4G无线通讯+中文语音播报；

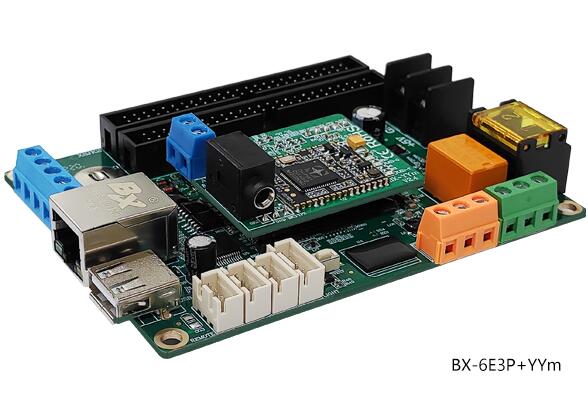

配套BX-YYm� ？� ，支持中英文语音播报；
配套BX-RF433� ？仄魈准� ，支持150m长距离� ？�；
U盘超强识读 ，U盘延伸线≤7.5m稳固传输；
涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度 ，3.5V-5.5V宽电压 ，7*24小时一直电 ，≤0.3%故障率；
BX-6E3不支持SM16188芯片 。
订单热线：
0512-36912677/88/99
2020版六代产品倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》
1. 功效强盛
⑴ 支持三基色 。支持智能描点 ，便捷适配种种特殊模组和全彩模组；
⑵ 全系列支持中英文语音播报功效 ，知足项目语音需求；
⑶ 全系列支持wifi无线通讯 ，知足手机APP操控需求；
⑷ 全系列支持4G无线通讯 ，知足云平台信息宣布和终端装备治理需求；
⑸ 全系列支持情形监测功效；
⑹ 全系列支持十字屏、T型屏功效；
⑺ 6K系列内置多组中英文字库 ，支持全球近20个语种字库；
⑻ 6E系列支持超长、超高、超大带载：长度≤8192点 ，高度≤1024点 ，最大像素数4096K；
⑼ 6K系列和6E系列支持多组动态区域和实时信息更新；
⑽ 全系列画面移动速率恣意调理 ，画面移动超等平滑 。6E系列极限带载下画面移动速率凌驾240点/秒；
⑾ 6X系列支持MODBUS工业总线 ，大大增强了LED显示屏在工业装备配套和工业现场应用的能力；
⑿ 全系列产品支持在系统设置和修改IP ，支持IP群组设置 ，自动检测MAC冲突和IP冲突；
⒀ 全系列产品不分型号 ，实现U盘节目通配上传；
⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等恣意排版规则 ，轻松实现横屏竖排 。
2. 接口富厚 ，工艺优异
⑴ 板载亮度/温度/温湿度传感器接口、红外� ？赝方涌凇S485情形传感器接口；（BX-6MT/6A系列除外）
⑵ 板载继电器开关；（BX-6MT/6A系列除外）
⑶ 板载2/4位节目选择接口（6E系列4位 ，其它2位）；（BX-6MT/6A系列除外）
⑷ 板载全通讯接口
6K/6M/6E系列标配网口+RS232+RS485+USB接口 。-YY系列和部分6K/6M系列板载无线wifi ，支持选配；
⑸ 全系列涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾；
⑹ 全系列接纳塑壳托架包装 ，阻燃、环保、防静电、耐高温 ，直接上屏；
3. 性能稳固
⑴ -40℃～80℃情形温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时一直电 ，≤0.3%故障率；
⑷ IP群组设置 ，MAC冲突检测；
⑸ U盘超强识读 ，U盘延伸线≤15m稳固传输；
⑹ 单核架构 ，双核性能 。相较五代产品 ，大幅提升刷新率和各项性能；
⑺ 配套SM16188模组时强烈推荐六代系列产品 ，性能更佳 。
4. 信息清静
⑴ 支持节目播放监看；
⑵ 支持iLEDCloud/iLEDSys信息宣布云平台（国家等保三级认证） ，具备严酷的节目审核管控系统；
5. 定制开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包 ，包括种种动态库、通讯协议、测试例程等；
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言 ，支持用户在种种平台举行二次开发 。
6. 六代产品知足种种应用场景
公交车、出租车、警用车等种种车载LED显示系统
高铁站、地铁站、机场、汽车站等种种交通诱导LED显示系统
限速标记牌、可变情报板、龙门架等高速公路LED显示系统
蹊径情报板、违章车辆警示牌、交通路口指示灯等LED显示系统
医院、政府等办公大厅LED显示系统
银行、邮政、移动等LED显示系统
体育彩票、福利彩票、街道店肆等种种营业网点LED显示系统
社区媒体、停车场、加油站等公共效劳场合LED显示系统
扬尘在线、气象信息等情形监测LED显示系统
种种生产线治理、指挥调理中心LED显示系统
自动售票机、智能电控柜、通道匝机等种种装备配套LED显示系统
......
六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！
六代产品延续了尊龙凯时人生就是博“激情 立异 界说完善显示”的产品理念！
| 手艺参数 | |
|---|---|
| 产品状态 | 新版2020年11月投放市场 ，批量现货供应 |
| 控制点数 |
单色4096K/双色2048K/三基色1280K点；宽度≤8192 |
| 显示模式 | 单色 8192*512 5440*768 4096*1024 |
| 存储容量 | 4MByte |
| 节目数目 | 支持256个节目 。特殊需求可定制扩展 |
| 区域数目 | 支持32个区域 。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、动画区、夏历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区、语音区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
| 显示效果 | |
|---|---|
| 移动平滑性 | 文字左移不错列 ，降低移动速率画面不颤抖 ，长屏左移亮度不损失； |
| 画面稳固性 | 支持画面移动速率恣意调理； 刷新率高 ，画面稳固； 通讯无黑屏； |
| 最佳视效带载宽度 | ≤4096点 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片；不支持PWM芯片 BX-6E3不支持SM16188芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组 ，暂不支持其它行译码芯片 ，后期陆续添加支持种种行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/16扫描之间的恣意扫描类型 ，后期添加支持到1/32扫描 |
| 模组空点 | 支持恣意空点 |

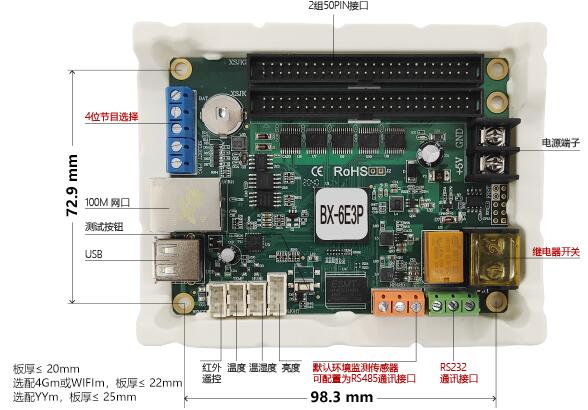

| 板载接口 | |
|---|---|
| 显示接口 | 2组50PIN接口 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB接口；RS232通讯距离≤200m |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485情形传感器接口、红外� ？赝方涌� |
| 节目选择接口 | 标配4位节目选择接口 ，支持外部信号控制16个节目切换播放；可通过IO管脚设置知足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关 ，支持远程开关屏幕电源 |
| 主要功效 | |
|---|---|
| 通讯功效 |
支持单机直连、局域网和互联网通讯 ，支持RS232和RS485串行通讯； 支持U盘下载 ，U盘延伸线≤7.5m稳固传输 选配WIFIm� ？� ，支持手机APP ，知足无线局域网络应用； 选配4Gm� ？� ，支持4G无线通讯 |
| 通讯加密算法与信息清静战略 | 接纳先进的通讯加密算法与信息清静战略 。⑴ 接纳无操作系统设计 ，不支持远程登录；⑵ 接纳自界说通讯协议； ⑶ 装载全新的通讯加密算法 。每个控制器均可设置自力的32位通讯密码 ，接纳清静性很是高的SHA256算法与自界说算法举行组合 。设置密码后 ，控制器仅支持加密通讯 。密码过失的情形下 ，拒绝所有不法毗连 。 |
| 网络自检 | IP在线设置和群组设置 ，MAC冲突和IP冲突自动检测 |
| 网络增强 | 隔离网络无效数据 ，顺应忙碌重大网络（含较多摄像头） ，通讯更稳固 |
| 节目群发功效 | 支持差别屏幕的节目自顺应宣布 |
| 节目播放控制 |
支持节目顺序播放、节目准时播放 标配4位节目选择接口 ，支持外部信号控制16个节目切换播放 |
| 节目播放监看 | 支持节目播放同步监看功效 |
| 继电器开关 | 板载继电器开关 ，支持软件下令开关和准时自动开关屏幕 |
| 作战时间 | 支持作战时间显示功效 。适用于军工装备和作战指挥系统的种种配套显示 |
| 亮度调解功效 | 16级亮度调解 ，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮 |
| � ？仄鞴π� | 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试 |
| 通例传感器功效 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| Modbus情形传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情形传感器 支持氧气、二氧化碳、二氧化硫等种种气体传感器 ，支持雷达测速、水位、雨量、土壤等种种传感器 |
| 天气预告功效 | 支持海内外洋天气预告 ，外洋凌驾21000个都会 ，海内支持到所有县区 。 |
| 信息动态刷新 | 支持32个动态区域 ，支持信息实时刷新 |
| 语音播报功效 | 选配YYm� ？� ，支持中英文语音播报 � ？赏讲ケㄏ允灸谌� ，也可自力播报其它内容 |
| 屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
| 恣意排版功效 | 万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则 ，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包 ，包括种种动态库、通讯协议、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言 ，支持用户在种种平台举行二次开发 ，最洪流平知足用户的个性化定制 |
| 云应用和信息清静 |
提供配套的专业级云平台宣布软件和手机App ，通过国家信息清静品级�；と度现� 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效 具备远程LED显示屏治理功效、显示屏状态监测功效 ，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级； |
| 固件升级功效 | 支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级 ，
为客户有用节约本钱 ，降低项目危害； |
|
电气参数 |
|
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》 ，C级达标 |
| 额定功率 | ≤5W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》 ，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级 ，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电 ，故障率≤0.3% |
| 结构防护 | 精制塑壳托架 ，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ，直接上屏装置； |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 。 |
| 终端治理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理装备 | PC、Android、ios等智能终端装备 |
| 远程控制 | 系统参数设置、节目发送更新、节目播放控制、亮度自动调解、准时开关显示屏 |
| 节目群发 | 支持差别屏幕的节目自顺应宣布 |
| 治理软件 |
LedshowTW图文编辑软件（PC软件） Ledshow手机APP（Android版、ios版） 支持云治理：iLEDCloud信息宣布云平台、 iLEDSys信息宣布平台（企业版/自力布署） |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 简朴使用教程
版本号：20231116 |
5126 | |||
|
多屏幕模式教程
版本号：20231205 |
1888 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
3587 | |||
|
Ledshow suite 异步软件 最新版
版本号：V24.07.29.00 |
支持字库卡5代/6代、单双色5代/6代、多媒体播放器Y系列、多媒体播放器C系列、视频处置惩罚器、发送卡、吸收卡(5xx程序）
|
38589 | ||
|
底层软件升级程序 BX-6EX/6EXP系列
版本号：V20240816 |
越发卓越的超长超高带载能力：最大长度8192点 ，最大高度1024点；越发优异的画面移动速率和画面平滑手艺；便捷支持单色、双色和三基色模组；支持情形监测传感器（需带RS485串口）；配套BX-YY语音� ？� ，支持中英文语音播报；支持iLEDCloud云平台；支持SM16188B芯片模组
|
19222 | ||
|
底层软件升级程序 BX-6E系列
版本号：V20240108 |
越发卓越的超长超高带载能力：最大长度8192点 ，最大高度1024点；越发优异的画面移动速率和画面平滑手艺；便捷支持单色、双色和三基色模组；支持智能扫描；支持情形监测传感器（需带RS485串口）；配套BX-YY语音� ？� ，支持中英文语音播报；支持iLEDCloud云平台
|
16059 | ||
|
尊龙凯时人生就是博控制卡IO选节目长距离应用计划
版本号：20240112 |
1549 | |||
|
Ledshow TW 2017软件 用户手册
版本号：20210918 |
27499 | |||
|
Ledshow 新版APP 用户手册
版本号：20211213 |
14328 | |||
|
BX-6EXP系列 规格书
版本号：20220610 |
本压缩包包括BX-6E1X、6E1XP、6E2X、6E2XP、6E3P 5个产品的规格书 。
|
10802 | ||
|
BX六代三基色产品线-2023版
版本号：20240226 |
2023版BX六代三基色产品彩页
|
1383 |
