支持MQTT物联网协议。多视频区 ，同/异步双模 ，支持外部视频源与外地节目信息混淆播放 ，支持外部视频源的全屏自顺应缩放和节目分区自顺应缩放。支持H.265超强图像解码。标配wifi套件 ，选配4Gu4
超长带载19200点 ；
总像素≤1280K点：1280*1024（宽度≤19200 ，高度≤1920） ，2千兆网口输出 ；
存储容量8GByte ，支持U盘/TF卡扩展至256GB ；
支持2个1080P视频区或1个1080P@60Hz外部视频源 ；
音视频接口：输入HDMI1.4*1 ，输出AUDIO*1 ；

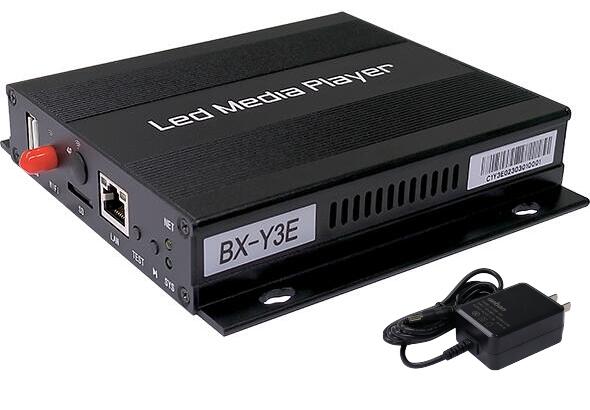

标配DY12W-12V电源适配器 ；
涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 ；
-40℃～80℃情形温度 ，7*24小时一直电 ，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX-Y播放器倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器
切合 《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》
1. 多项手艺领先行业
⑴ 双模播松手艺领先行业
Y3A /Y3E /Y5E双模播放器不但支持外部视频源自力播放（同步模式）和外地节目信息自力播放（异步模式） ，还实现了外部视频源信号与外地信息混淆播放（同异步混播模式） ，支持三种模式的手动切换和准时切换。
Y3A /Y3E /Y5E双模播放器支持外部视频源信号的全屏自顺应缩放和节目分区自顺应缩放。
⑵ 超长屏带载手艺领先行业
BX-Y播放器攻克“LED显示屏受区分率限制带载宽度≤2048点”的行业手艺难题 ，轻松带载LED超长屏。
Y1L /Y2L带载宽度≤4096点 ，Y1 /Y2带载宽度≤8192点 ，Y3带载宽度≤16384点 ，Y3E带载宽度≤19200点 ，Y5E带载宽度≤30720点。
⑶ 画面移下手艺领先行业
BX-Y播放器攻克“LED显示屏图文/字幕画面左移卡顿、颤抖、左移速率慢”的行业手艺难题 ，其图文/字幕画面移动超等平滑。
多款产品在最大带载点数下左移速率达180点/秒 ；
⑷ Y08A /Y1A /Y3A支持中英文语音播报功效 ，知足项目语音需求 ；
⑸ Y08A /Y1A /Y3A兼容安防行业主流手艺平台协媾和市场主流交通讯号装备协议 ，免二次开发。
⑹ 适配种种情形监测传感器
⑺ 高集成度 ，高性价比
BX-Y播放器板载种种传感器接口、继电器开关和4位节目选择接口 ，板载wifi和4G电路 ，集成度高 ，通讯稳固。
⑻ 更多强盛功效缺乏赘述 ，详见“规格参数->主要功效”版块
⑼ 支持iLedCloud/iLEDSys信息宣布云平台和iLedCloud微信小程序 ，提供更多强盛功效和便捷效劳 ，包管信息清静。
强盛云平台和系统远程升级焦点手艺为大中型LED全彩屏集群项目保驾护航！
2. 接口富厚
⑴ 大都产品标配无线wifi (Y04/Y08除外) ，支持手机APP ；
⑵ 大都产品板载无线4G电路设计 ，支持无邪选配4G ，选配GPS ；
⑶ 大都产品标配板载红外�？仄鳌⒘炼取⑽露�/温湿度传感器接口 (Y3E/Y5E除外) ，
Y2L /Y2 /Y3 /Y3E /Y5E接纳USB-RS485转接线或配套BX-VMF多功效卡 ，可毗连种种情形监测传感器 ；
⑷ 全系列产品标配1路音频输出接口 ，标配1-2个USB接口 ；
⑸ Y08A/Y1A/Y3A板载全功效接口 ，包括种种通例传感器接口和RS485情形传感器接口、继电器开关、4位节目选择接口 ；
⑹ Y08A/Y1A/Y3A板载全通讯接口 ，标配网口+RS485/RS232串口+RS485传感器接口+USB接口+WiFi接口。
3. 性能稳固
⑴ -40℃～80℃情形温度 ，3.5V-5.5V宽电压 ，7*24小时一直电 ，≤0.3%故障率 ；
⑵ 全系列电路板涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 ；
⑶ 裸板播放器全系列接纳塑壳托架包装 ，阻燃、环保、防静电、耐高温 ，直接上屏 ；
⑷ 通讯稳固不掉线。所有通讯接口和输入输出接口严酷抗静电和抗浪涌设计。
4. 资质完整
⑴ 全系列产品通过CE、CQC测试和认证 ，获得CE、CQC认证证书 ；
⑵ 全系列产品的各项手艺指标通过第三方机构检测并出具检测报告。切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ；
⑶ 全系列控制软件通过专业软件评测中心测试并出具测试报告 ，获得相关的软件著作权。产品各项功效切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》。
⑷ 全系列产品通过欧盟ROHS检测 ，并出具检测报告。
⑸ iLedCloud信息宣布云平台通过国家信息清静品级� ；と度现� ，获得认证证书。
5. 信息清静
⑴ 支持日志纪录功效 ，包括通讯日志和节目播放日志 ；
⑵ 支持节目播放截屏监视功效 ；
⑶ 支持 SSL/TLS 加密协议 ，包管通讯信息清静。 支持数字署名认证手艺 ，包管素材传输准确和清静。
⑷ 支持iLEDCloud/iLEDSys信息宣布云平台（国家等保三级认证） ，具备严酷的节目审核管控系统 ；
⑸ 支持iLEDCloud微信小程序 ，支持移动端装备便捷完成信息的编辑和宣布 ，同时包管信息清静。
6. 定制开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包 ，包括种种动态库、通讯协议、测试例程等 ；
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言 ，支持用户在种种平台举行二次开发。
⑶ 支持32个动态区域 ，支持信息实时刷新。
⑷ 支持数据库毗连功效。支持毗连mySQL、SQL server名堂的数据库 ，自动获取数据并显示。
⑸ 支持网络数据分区功效。通过效劳器端URL并指定字段 ，动态获取JSON文件数据和JSON字段值。
7. BX-Y播放器产品知足种种场景应用
智慧灯杆LED显示屏
蹊径拥堵情报板、违章车辆警示牌、交通路口指示灯等智慧交通LED显示屏
限速标记牌、可变情报板、龙门架等高速公路LED显示屏
高铁站、地铁站、机场、汽车站等种种交通诱导LED显示屏
公交车、出租车等种种车载广告LED显示屏
市政、街区、医院、学校等智慧都会LED显示屏
社区、广场、楼宇等种种户外媒体 LED信息宣布屏
银行、医院、邮政、电信、移动、政府等大厅信息宣布LED显示屏
银行、邮政、电信、移动等营业厅门楣LED显示屏
旅馆、阛阓、专柜等宣传展示类LED显示屏
扬尘在线、气象信息等情形监测LED显示屏
超长型LED显示屏
......
BX-Y播放器以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！
BX-Y播放器延续了尊龙凯时人生就是博“激情 立异 界说完善显示”和“匠心 品位 恒久”的产品理念！
| 手艺指标 | |
|---|---|
| 产品状态 | 2020年10月投放市场 ，批量现货供应 |
| 控制点数 | 总像素≤1280K：1280*1024 ；（宽度≤19200 ，高度≤1920） |
| 硬件设置 | 1.3GHZ四核处置惩罚器 ，1GB DRAM ，1080P高清硬解码播放 |
| 存储容量 | 标配8GByte ，支持U盘/TF卡扩展至256GB |
| 节目数目 | 不限 |
| 区域数目 | 支持32个区域。特殊需求可定制扩展 |
| 区域类型 |
天气区、图文区、字幕区、视频区、夏历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
| 显示效果 | |
|---|---|
| 节目分区 | 支持节目恣意位置和数目开窗分区 ，支持区域层叠 ，支持256级透显着示效果 |
| OSD功效 | 支持32bit真彩OSD ，支持视频区和图文区叠加播放 ，支持256级透显着示效果 |
| 显示特效 | 富厚的3D特技、炫彩字幕、炫动配景、炫彩边框等 |
| 移动平滑性 | 图文/字幕画面移动超等平滑 ，最大带载点数下左移速率可达600点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频名堂 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频名堂 |
| 音频名堂 | 支持mp3, wav, wma, ogg, ape, acc等常见音频名堂 |
| 图片名堂 | 支持bmp, jpg, png, gif等常见图片名堂 |
| 文本名堂 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组 ，支持种种行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/64扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 ，适配种种规格模组 |
| RGB信号 | 支持RGB信号线序无邪界说 |
| 板载接口 | |
|---|---|

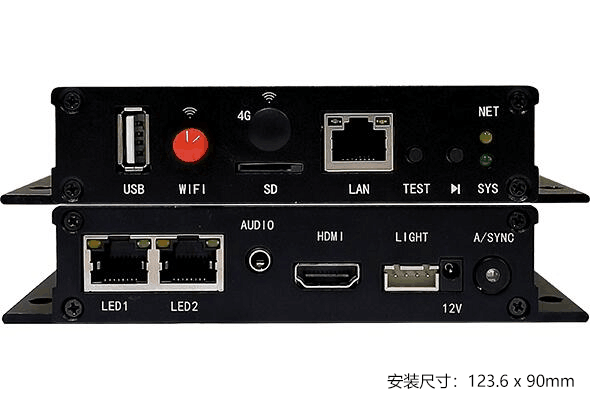

| 显示输出接口 | 2个千兆网口 ，毗连吸收卡 |
| 通讯接口 | 100M网口+USB+WiFi接口 ； 选配4Gu4 |
| 音视频接口 | 输入HDMI*1 ，输出AUDIO*1 |
| 传感器接口 | 标配亮度传感器接口 |
| USB接口 | 支持U盘即插即播 ，也可导入播放 ；U盘延伸线≤7.5m稳固传输 |
| SD卡座 | 用户自行选配TF卡 ，支持TF卡/U盘扩展至256GByte |
| 主要功效 | |
|---|---|
| 外部视频源 | 支持外部视频源自力播放（同步模式）和外地节目信息自力播放（异步模式） ，支持外部视频源与外地信息混淆播放（同异步混播模式） ，支持三种模式的手动切换和准时切换。支持外部视频源的全屏自顺应缩放和节目分区自顺应缩放 |
| 通讯功效 |
支持单机直连、局域网和互联网通讯。支持MQTT物联网协议 标配无线wifi ，支持手机APP ，知足无线局域网络应用 ； 选配4Gu4 |
| 网络自检 | IP在线设置和群组设置 ，MAC冲突和IP冲突自动检测 |
| 节目播放控制 | 支持节目顺序播放、节目准时播放 ；支持紧迫通知 |
| 截屏监视功效 | 支持对节目播放的目今显示画面举行截屏监看 |
| 旋转显示功效 | 支持90°/180°/270°屏幕旋转显示功效 |
| 区域复制功效 | 支持区域复制功效 |
| 继电器开关 | 不支持 |
| 作战时间 | 支持作战时间显示功效。适用于军工装备和作战指挥系统的种种配套显示 |
| 亮度调解功效 | 16级亮度调解 ，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮 |
| �？仄鞴π� | 支持节目点播、音量调解、亮度调解、屏幕开关机、屏幕测试等 |
| 传感器接入功效 |
标配亮度传感器接口 ； 接纳USB-RS485转接线可毗连种种Modbus情形传感器 |
| 天气预告功效 | 支持海内外洋天气预告 ，外洋凌驾21000个都会 ，海内支持到所有县区 |
| 信息动态刷新 |
支持32个动态区域 ，支持信息实时刷新 |
| 语音播报功效 | 不支持 |
| 多屏同步功效 |
支持多个播放器在播放相同节目信息时 ，坚持播放画面实时同步的功效 |
| 配景音乐功效 | 支持节目配景音乐 |
| 网络流媒体播放 | 支持HLS、RTSP和RTMP协议的网络流媒体的播放 |
| 日志纪录功效 |
包括通讯日志和节目播放日志 每条通讯日志包括提倡方、爆发时间、相关事务、相关参数及通讯效果。每条节目播放日志包括节目名称和播放时间 |
| 加密认证功效 |
支持对播放器设置通讯密码 ； 支持SSL/TLS加密协议 ，包管通讯信息清静。支持数字署名认证手艺 ，包管素材传输准确和清静 |
| 数据库毗连功效 | 支持毗连mySQL、SQL server名堂的数据库 ，自动获取数据并显示 |
| 网络数据分区功效 | 通过效劳器端URL并指定字段 ，动态获取JSON文件数据和JSON字段值 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包 ，包括种种动态库、通讯协议、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言 ，支持用户在种种平台举行二次开发 ，最洪流平知足用户的个性化定制 |
| 云应用和信息清静 |
提供配套的专业级云平台宣布软件和手机App ，通过国家信息清静品级� ；と度现� 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效 具备远程LED显示屏治理功效、显示屏状态监测功效 ，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级功效 |
支持底层软件在线升级 ，极大利便了系统开发、维护和功效升级 ；为客户有用节约本钱 ，降低项目危害 |
| 电气参数 | |
|---|---|
| 事情电压 |
12V 标配DW12W-12V电源适配器 ； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
| 额定功率 | ≤6W（选配4Gu4 ，≤10W） |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 ； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 ； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级 ，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电 ，故障率≤0.3% |
| 结构防护 |
工业铝壳 ，双侧格栅孔 ，包管优异透风散热。耐高温 ，耐老化 ，装置牢靠。知足绝缘、防腐、防静电、阻燃、环保等要求 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 |
| 终端治理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理装备 | PC、Android、ios等智能终端装备 |
| 远程控制 | 系统参数设置、节目播放控制、节目发送更新、亮度自动调解、准时开关显示屏 |
| 治理软件 |
Ledshow Suite（PC软件）、LedSuite 手机APP |
